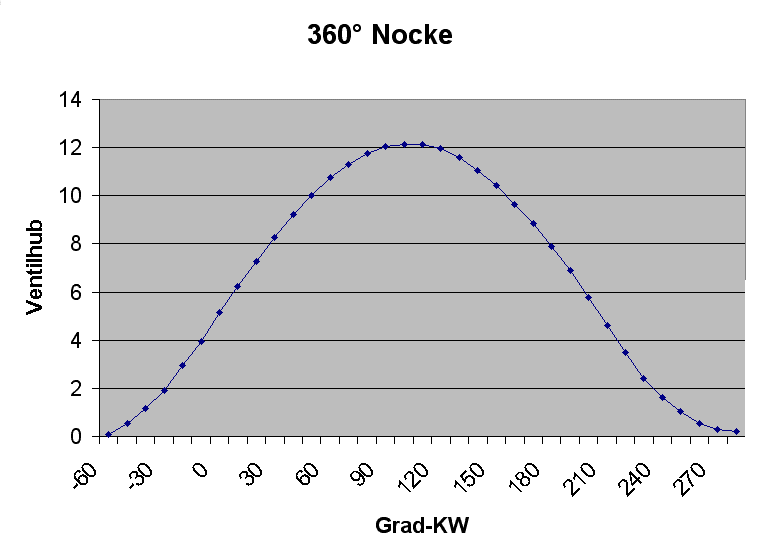

Dies ist das vom Einlaßventil abgenommene Diagramm unserer letzten Nocke für den 2V-Motor. Die Profile der ersten Nocken muß ich mir mühselig aus alten Diagrammen raussuchen, werden aber nachgeliefert.
- Die Auslasszeiten entsprechen der Ro 227.4 (die übrigens die erste Wahl für meinen nächsten Motorumbau ist) stehen aber extra nicht im Diagramm, sonst wird die Nocke direkt von einigen Spezies kopiert.
- Der Ventilhub erscheint auf dem Diagramm etwas geringer weil wir nur mit einem Zylinder gemessen haben, es sind 12.4 mm.
- Die Motoren haben mit dieser Nocke einen "Leerlauf" von 2000 1/min schönen Drehmomentverlauf und sind fast wie Straßenmotorräder zu fahren.
- wenn jemand eine einfache Alternative weiß um solch ein Diagramm in ein html-file einzubringen, schnell melden. Im Moment führt der Weg über KW-Excel, Screenshot, Paint Shop Pro zum gif-file. Ich möchte gerne diese KleinWeich Anwendung von meiner Platte verbannen.
